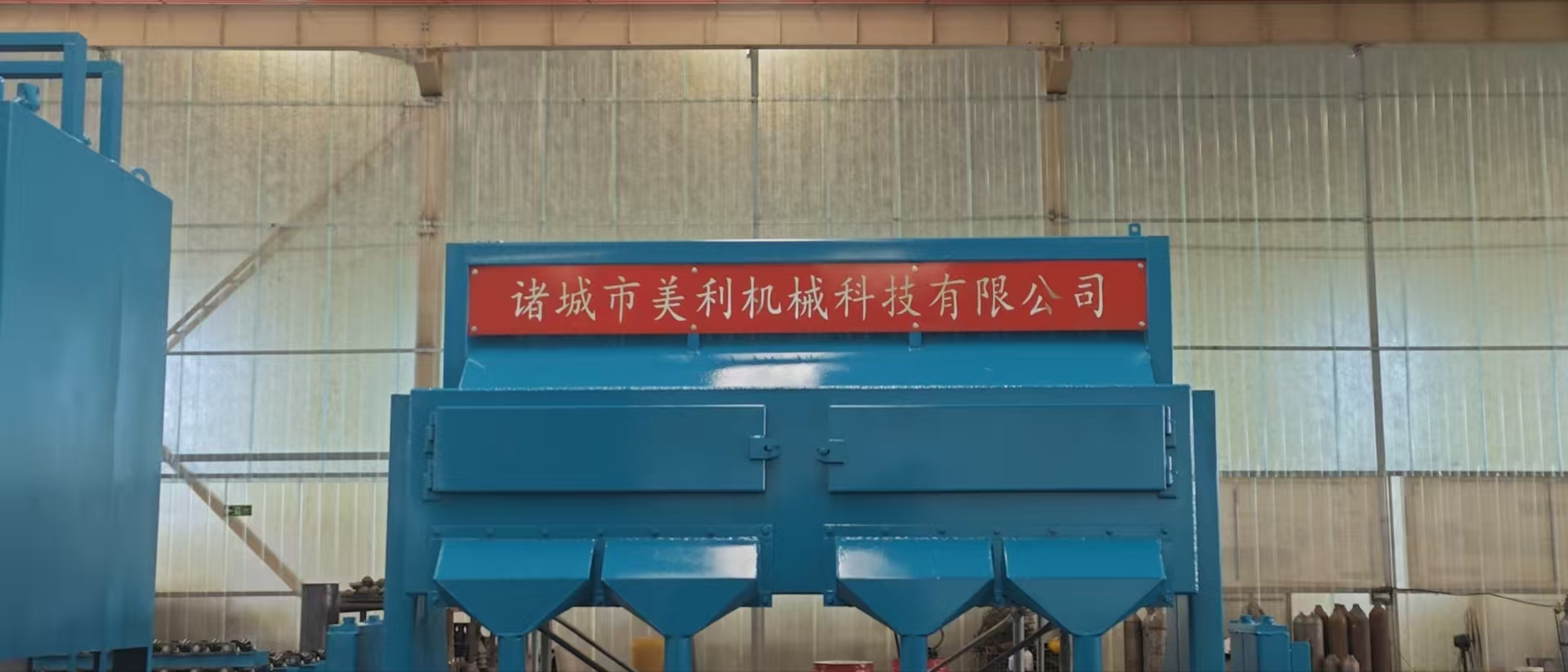

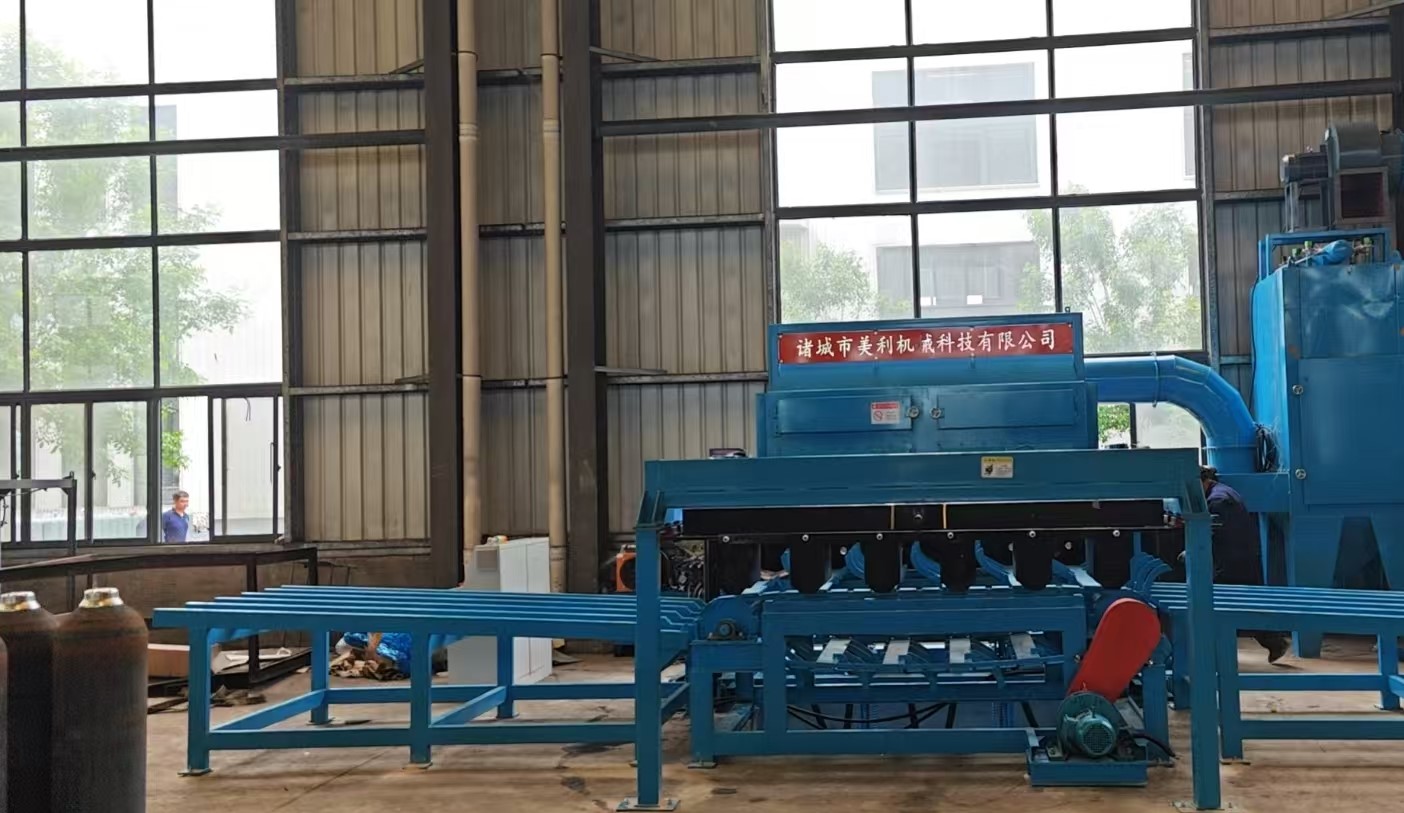

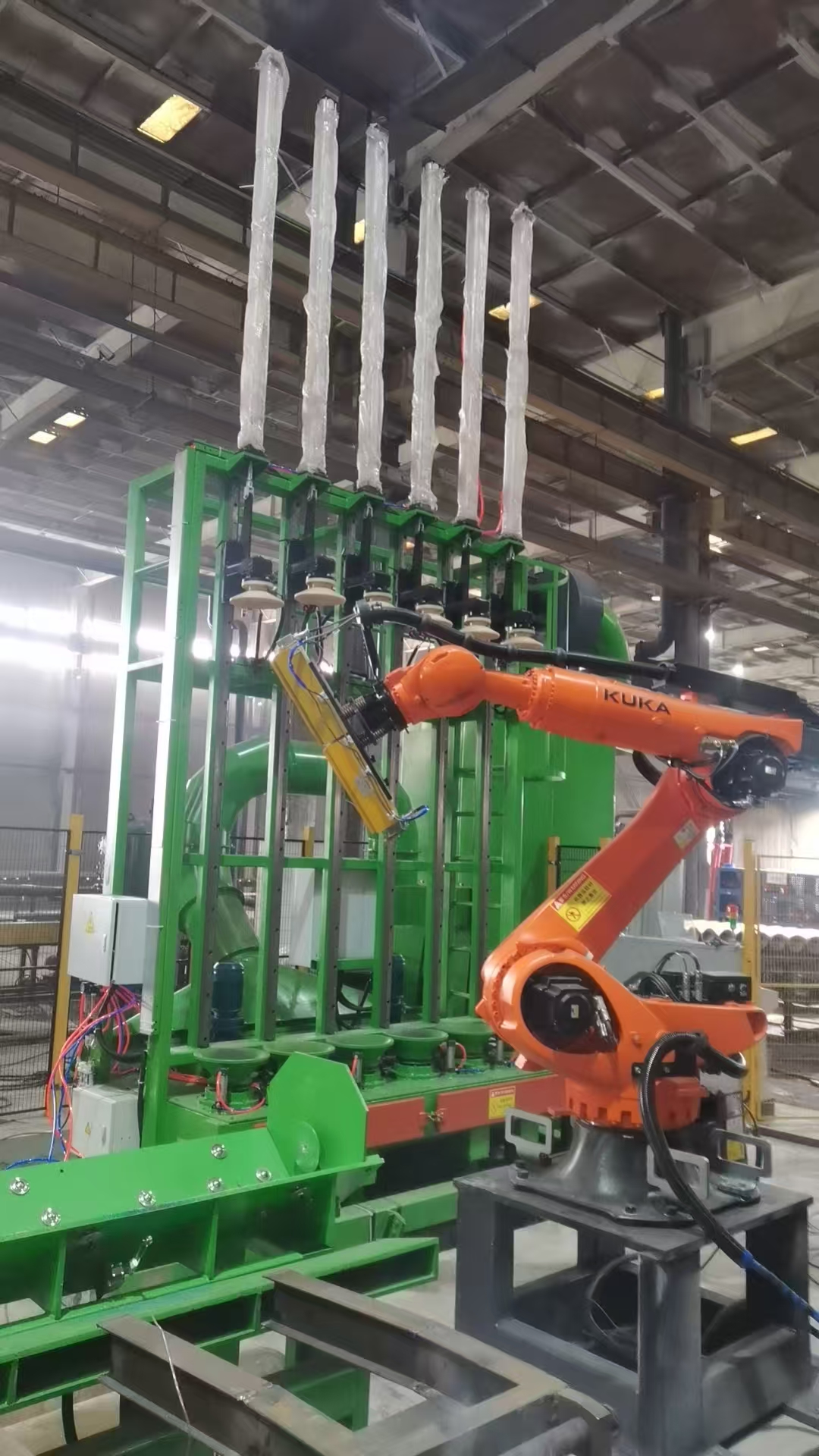

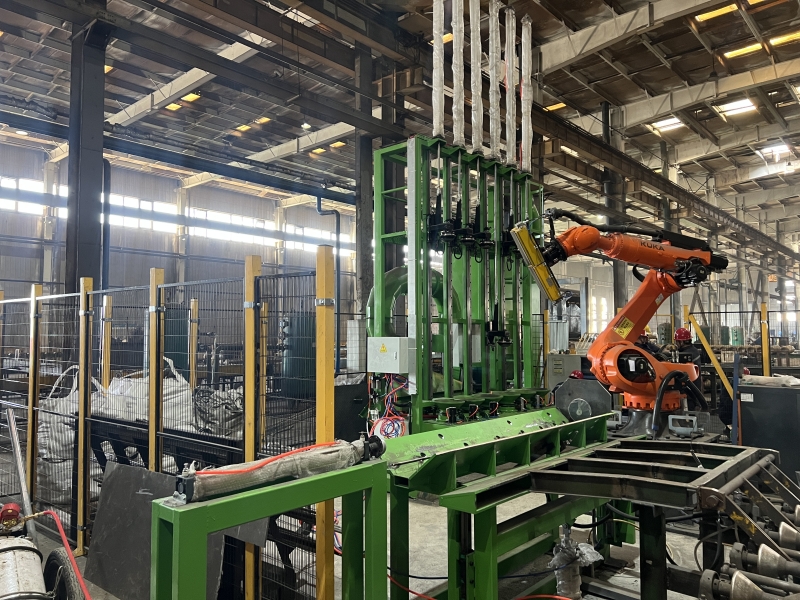

六工位内喷机

一、设备名称：钢瓶内喷机设备型号：QGN628

QGN628气瓶内喷机是在我公司独立研制的一种新型气瓶内壁清理设备，是用于重量较重气瓶的专用内壁清理设备。

二、设计依据

钢瓶主要参数

1) 钢瓶长度：600-2000 mm

2) 钢瓶外径: φ219mm-φ279mm

3) 气瓶重量：≤120kg

工作环境

1) 电源电压AC380V/3 50HZ

2) 总功率：24.5KW

3) 压缩空气：0.7Mpa（工作气压）40m3/min

三、设备特点

1. 适用范围广：适配多规格钢瓶，通用性强。

2. 清理质量高：清理效果达 Sa2.0 级，配双罐三枪喷丸器，喷射稳定、清理均匀。

3. 自动化程度高：西门子 PLC + 触摸屏控制，手动 / 自动双模式，带自动清扫、联锁保护，安全高效。

4. 环保性能好：配 ML-12 滤筒除尘器，除尘效率≥99.9%，排放≤20mg/m³，粉尘不外溢。

5. 运行稳定安全：全流程联锁自锁（上料 - 翻转 - 喷枪动作互锁），异常声光报警，防止误操作与弹丸飞出。

6. 结构可靠易维护：关键部件耐磨密封，滤筒式除尘维护简单，易损件少、成本低。

四、主要技术参数

序号	项目	参数	数量	备注
	工位数	6
	清理效果	GB8923-88A-B Sa2.0
	弹丸规格	φ0.8mm
	弹丸首次加入量	1000kg
	自转机构	1.5 KW	2 台
	喷枪升降	1.5 KW	1 台
	板链输送	1.5 KW	1 台
	液压站	11 KW	1 台
	喷丸器型号	Q0250-III	2 台
	喷枪数量/单罐	3 只
	工作气压	0.5-0.7MPa
	贮砂容积/单罐	0.5m3 装砂量 1t
	压缩空气消耗量	4-6m3/min（单枪）
	喷射量/单枪	(1000-1600)kg/h
	除尘器	ML-12
	风量	8000m3/h
	风机	7.5 KW
	整机噪音	≤90dB
	总功率	24.5 KW
	最大外形	4250x3600x4400 LxWxH		不含除尘器

五、设备组成

设备主要包括喷丸室体、翻转机构、自转机构、压瓶机构、喷枪移动机构、板链输送机构、上下料架、除尘系统、气控系统、电控系统、液压系统、三枪喷丸器等组成部分。

六、工作流程

1. 上料：板链输送机构将钢瓶送入6个工位，自动定位。

2. 压紧与自转：压瓶机构压紧瓶底，自转机构带动钢瓶旋转。

3. 翻转至工作位：翻转机构将钢瓶立起进入喷丸室。

4. 喷枪伸入：喷枪小车下降，将喷枪送入瓶内（联锁保护，未进入不喷丸）。

5. 喷丸清理：喷丸器供砂，压缩空气驱动弹丸喷射内壁，同时钢瓶旋转，喷枪上下移动。

6. 自动清扫：清理结束，喷枪继续喷气，从底部到口部吹净残砂。

7. 复位下料：喷枪退出，钢瓶翻回水平，压头松开，输送机构送出成品。
